α-β閥是一種高度精巧化設計的衛生級專用閥門,用于無菌粉體產品或?qū)θ梭w有危害產品的密閉輸送、轉運,起到減少產品交叉污染并能保護操作人員人身安全的作用。α-β閥設計有可密閉式SIP 滅菌結構,通過裝配閥門附件對α-β閥本身、所屬設備、容器、IBC 料桶或罐進行在線滅菌;除了精度高,封裝還具高靈活性,滿足不同的應用場景下對設備的需求。
α 閥 :用于與β閥、沖洗 CIP/封裝 SIP 部件、壓力部件、保護部件、功能部件等對接,α閥主要材質為 TA2 或者 TC4,全系配置允許承壓及真空。
β 閥 :與α閥對接,主要用于無菌粉體轉運,在轉移過程中與轉移部件連接材質選擇:TA2 或者 TC4。
α-β閥產品介紹
1、α-β閥是采用精巧設計的分體式雙偏心蝶閥(SDEBV)技術,由主動閥和被動閥等附件組成,閥體和閥板材質選用 ZTA2 材質,一次鑄造成型。
2、實現密閉條件下物料轉移,轉移過程保證無菌物料的無菌狀態不受破壞或防止有毒物料的擴散。該轉移包括加料、卸料、配料或取樣等。
3、α-β閥三種模塊化產品:
A、標準型、
B、在線清洗滅菌型
C、自動化 PLC 在線型。
α-β閥使用目的
1、確保生產過程符合GMP、產品質量要求和行業監管。
2、保護操作人員的安全—防止高致敏性和毒性物料在轉移過程中泄漏,危害操作人員的安全。
3、產品的無菌保護—保證無菌產品在轉移過程中免受外界微生物的影響。
4、大限度地降低物料轉移過程中的物料損失。
5、減少人工干預,封閉的傳輸限制交叉污染的風險。
6、可減少高要求潔凈區和繁瑣的個人防護要求。
7、有效控制轉移過程中的粉塵擴散,確保無塵環境。
α-β閥應用場景
密閉式配料、裝料、卸料、取樣和粉碎
隔離器裝料、卸料 —- 無菌原料藥轉移、分裝
毒性高致敏性物品轉移 —- 無菌膠塞隔離運輸
α-β閥技術參數
主體部分材料:TA2 或者 TC4(重量較 316L 材質輕 50%)
密封件材質:衛生級硅橡膠(S ilicone);白色氟橡膠(FKM)
暴露限度:≤10μg/m³,暴露等級:≥VI 級
耐壓:≥1.6MPa
標準快裝卡箍接口 Tri-Clamp ,可定制對應接口
符合新版 GMP、FDA、EU 等生產要求
技術參數 |
接口尺寸 |
2.0" 3.0" 4.0" 6.0" 8.0" 10" |
接口標準 |
Tri-clamp、PN6/PN10/PN16 法蘭 |
材質 |
閥體材質 |
TC4(與介質接觸部件)TA2(不與介質接觸部件) |
密封材質 |
硅橡膠(標配),白色氟化橡膠、全氟橡膠(選配) |
密封等級 |
|
OEB 4級(OEL≤10μg/m³) |
壓力等級 |
|
-0.1 —— +1.6MPa |
防爆等級 |
|
ATEX Ⅱ2 GD T4 |
選配附件 |
|
主動清洗部件、被動壓力蓋、被動保護蓋、被動清洗部件 |
表面處理 |
|
Ra<0.4,標配(與介質接觸部件)Ra<0.8,(不與介質接觸部分) |
操作方式 |
|
手動,氣動,電動 |
α-β閥特點
兩個閥瓣之間采用金屬硬密封 ,閥板采用雙偏心設計結構,靈巧方便;
衛生級硅橡膠(S ilicone)或白色氟橡膠(FKM),具有優良的化學穩定性,耐油、耐高溫、耐強酸、耐氧化等特性。符合FDA要求,其他材質的密封閥座,可定制滿足特殊需求。
多個互鎖設計,避免誤操作。
可在線清洗和在線滅菌,CIP、SIP 功能,高效清洗和維護。
分料過程設定多個擋位,可以實現手動和自動切換。
適合現有非密閉性物料轉移系統進行密閉性改進。

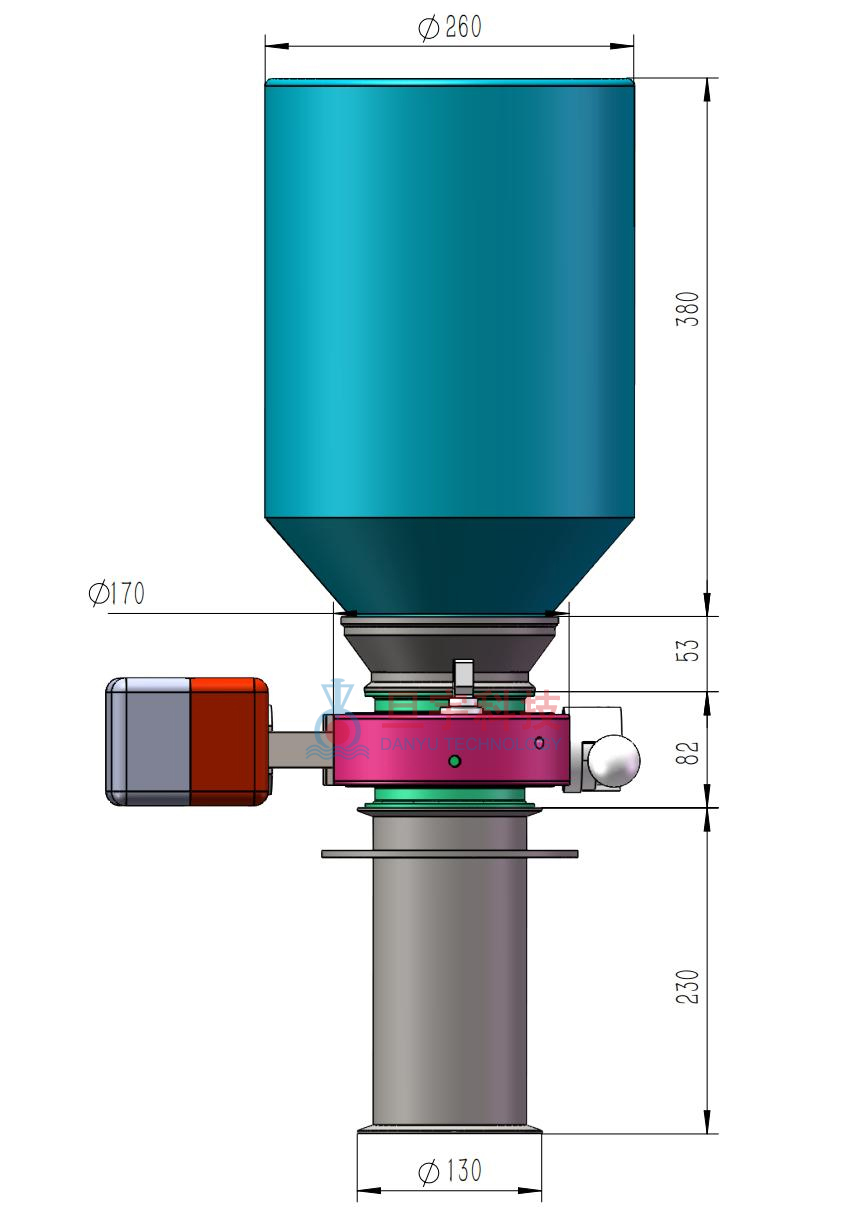

α-β閥規格
標準型號尺寸:50mm,65mm,80mm,100mm,150mm,200mm,250mm
接口型式 Interface:PN16,PN10,PN6, ANSI#150,Tri-Clamp
型號和接口尺寸參照表 |
型號Type |
SBV50 |
SBV65 |
SBV100 |
SBV150 |
SBV200 |
SBV250 |
英制 |
2.0“ |
3“ |
4“ |
6“ |
8“ |
10“ |
接口外尺寸 |
64mm |
91mm |
119mm |
167mm |
218mm |
268.5mm |
